Knicken von Pfählen mit kleinen Durchmessern in Böden geringer Scherfestigkeit

Ansprechpartner: Dipl.-Ing. Stefan Vogt

Kleinmaßstäbliche Versuche

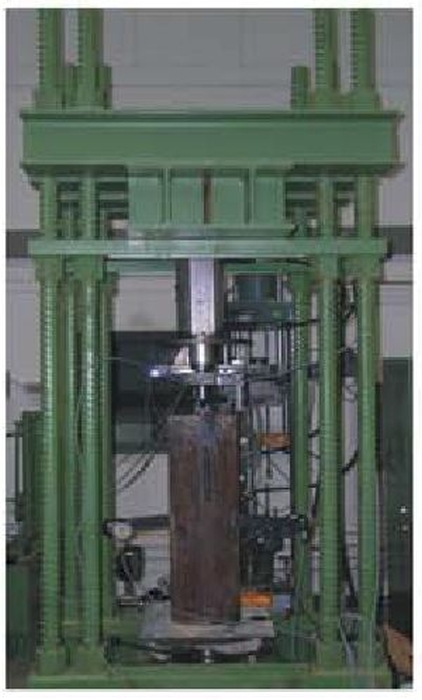

Versuchsstand der kleinmaßstäblichen Versuche

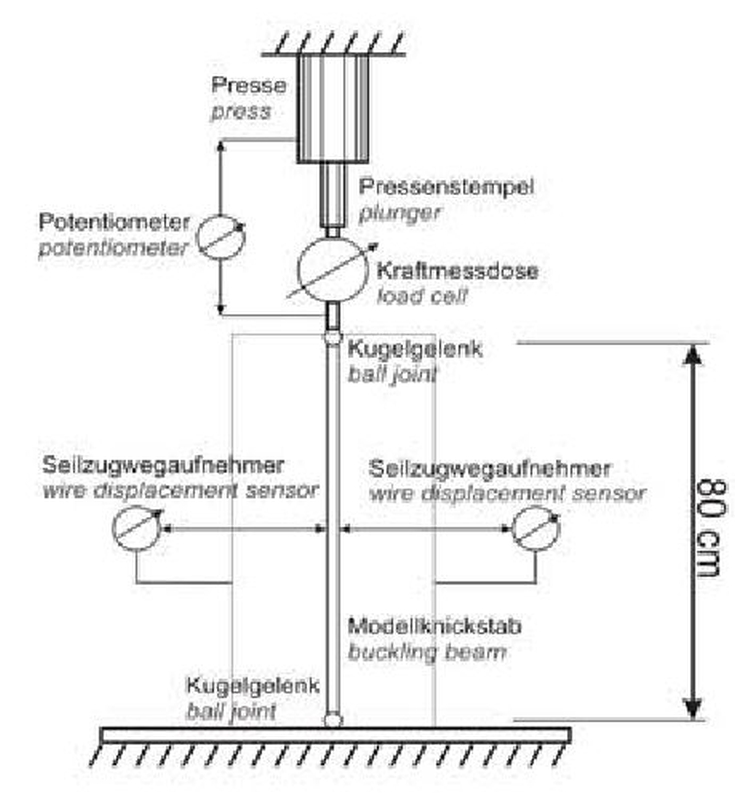

Seitenansicht der Instrumentierung für die Erfassung der Kraft, der Pfahlkopfverschiebung und der horizontalen Auslenkung in Pfahlmitte

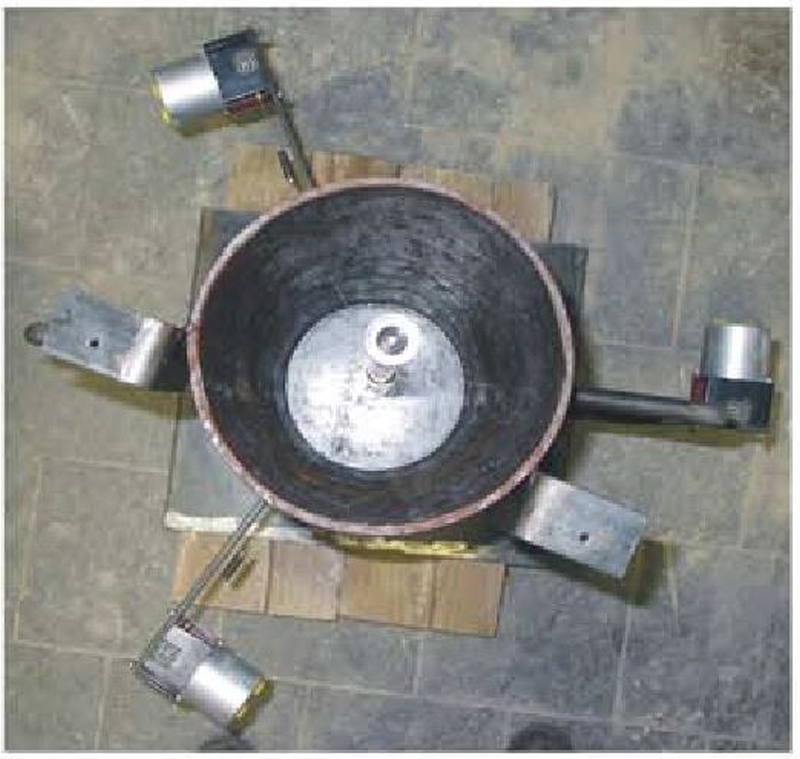

Draufsicht auf den Versuchsbehälter mit eingestelltem Modellknickstab und den drei Seitzugwegaufnehmern

FE-Modellierung und Berechnugen am numerischen Modell

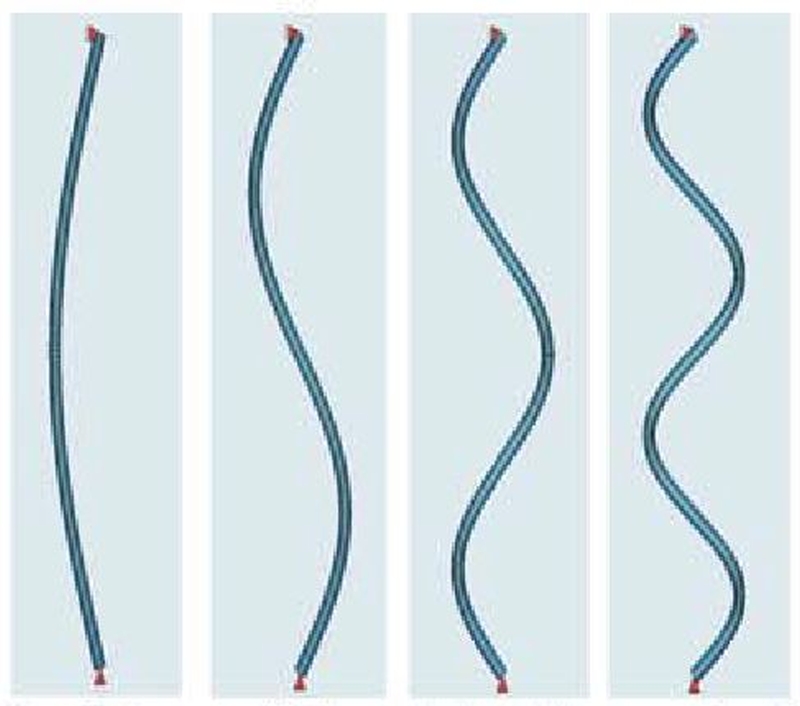

Simulation verschiedener Bodenstützungen: Je steifer die Bettung ist, umso welliger wird sich eine Knickfigur einstellen.

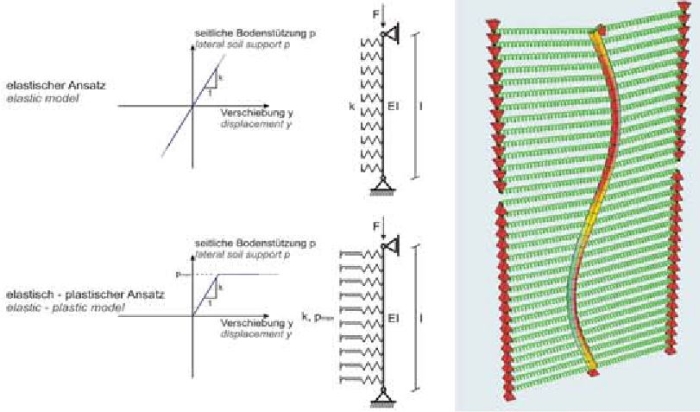

Formulierung der Bodenstützung und Berechnung der Knicklasten mit einem zweidimensionalen FE-Modell





Bisherige Forschungsergebnisse

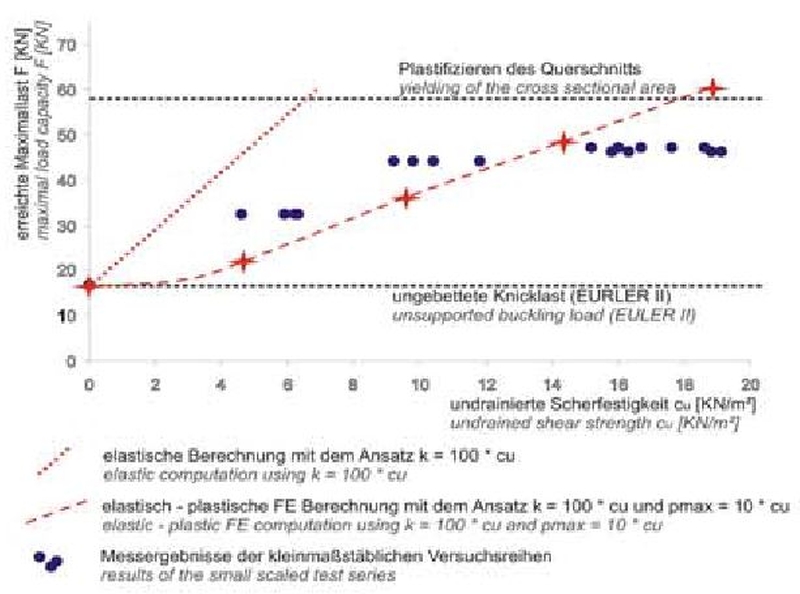

  • berechnete Knicklasten mit dem elastischen Ansatz überschätzen die im Versuch gemessenen Grenzlasten deutlich
  • grobe Übereinstimmung mit den Versuchsergebnissen bei der Berechnung mit dem ideal elastisch-plastischen Ansatz mit k = 100 * cu und pmax = 10 * cu
  • Konzept für bevorstehende Großversuche ist abgesichert
