Zusammenhänge zwischen CBR-Wert und Tragfähigkeit Ev2 von Tragschichten ohne Bindemittel

Zielsetzung

Bemessung von Tragschichten anhand im Labor ermittelter CBR-Werte



Vorgehensweise

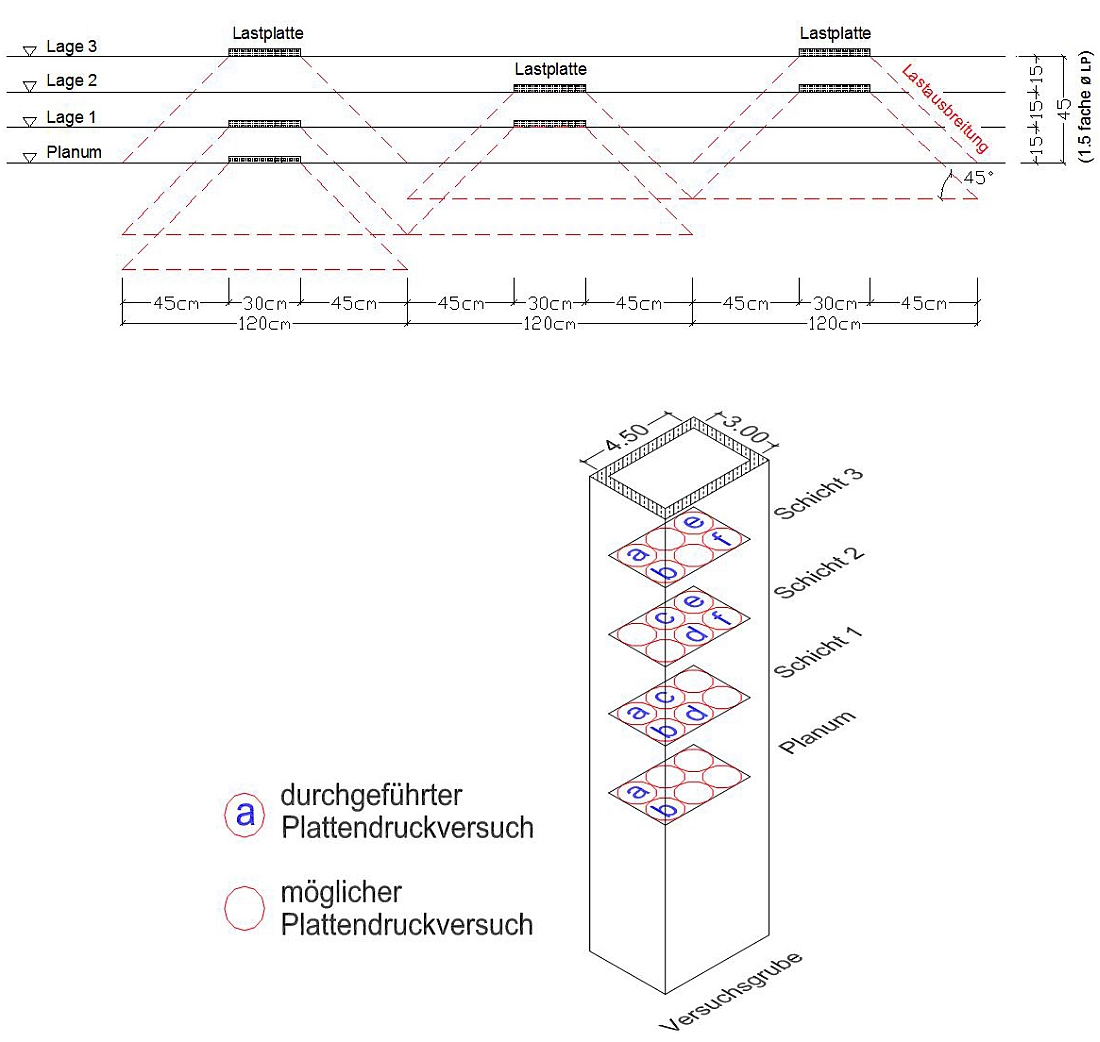

Versuchsdurchführung in Versuchsgrube, Schema

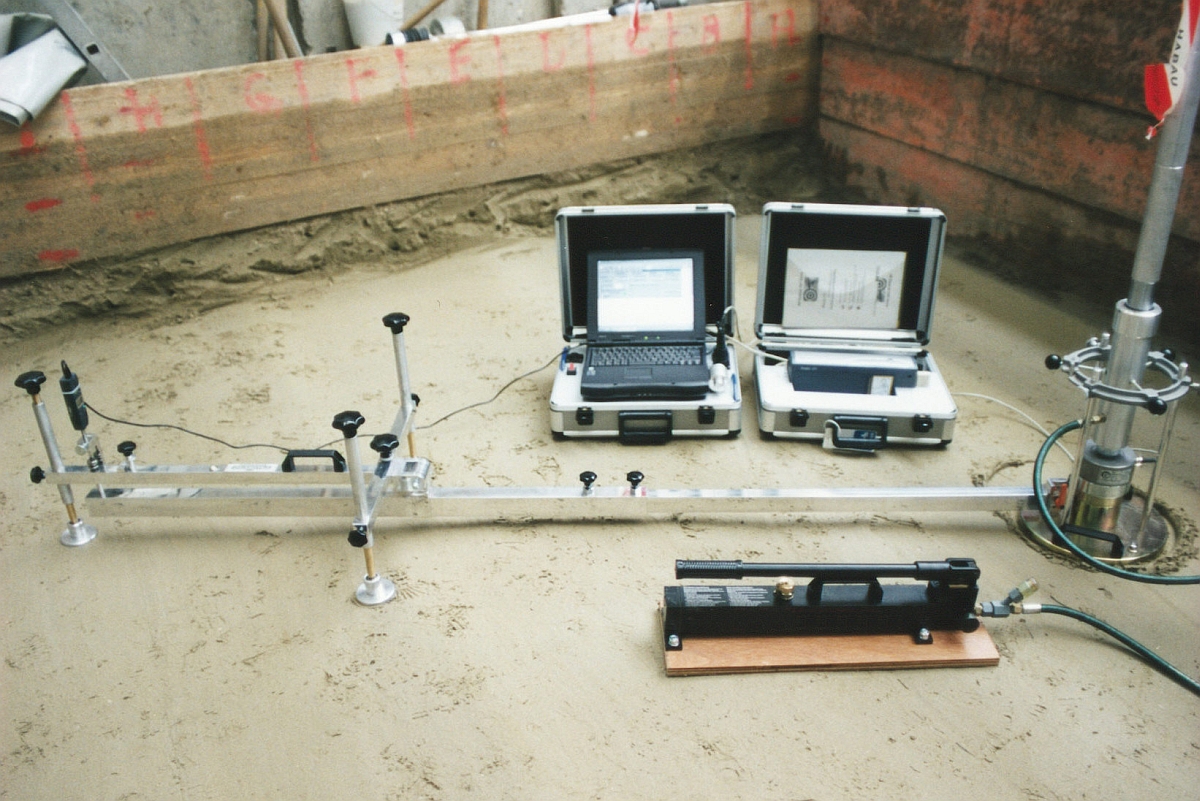

Plattendruckversuch (Versuchsgrube)

Plattendruckversuche

  • 4 verschiedene Tragschichtmaterialien
  • 3 Schichtdicken (d = 15cm, 30cm, 45cm)
  • 2 Tragfähigkeiten der Unterlage (Ev2 > 45 MN/m2 bzw. Ev2 > 120 MN/m2)



CBR-Versuche an 4 Tragschichmaterialien im Labor

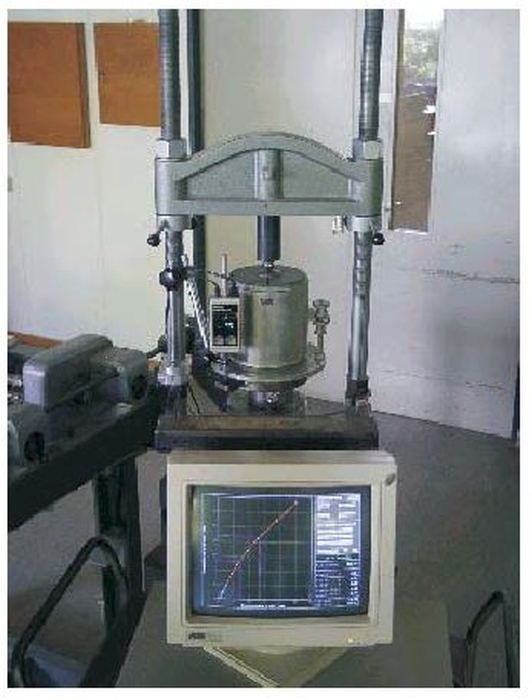

CBR-Versuchsaufbau (Labor)

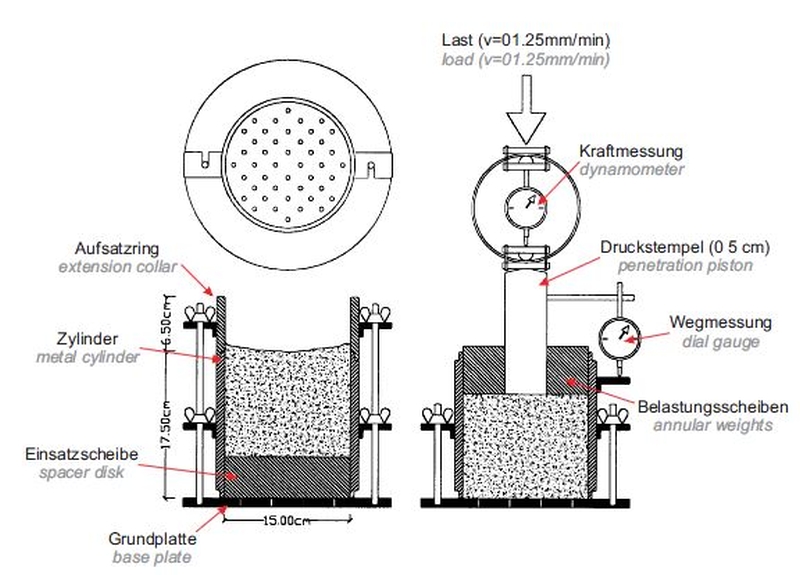

CBR-Versuchsaufbau (Schema)





Ergebnisse

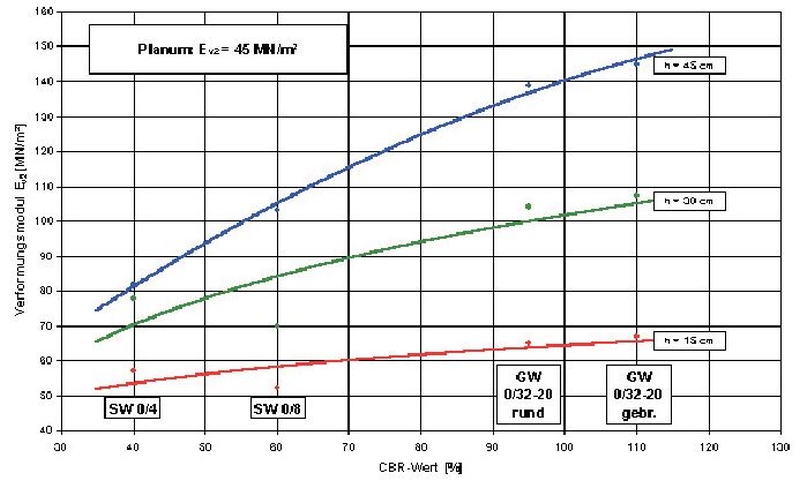

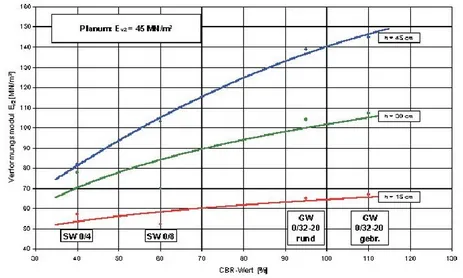

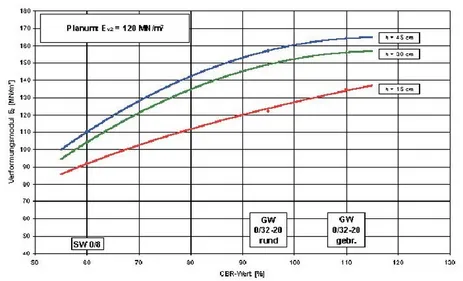

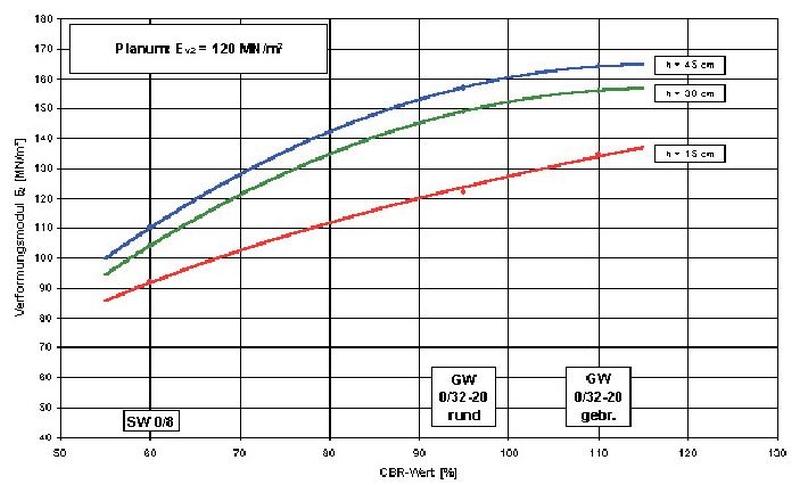

Gegenüberstellung Verformungsmodul Ev2 und CBR-Wert
