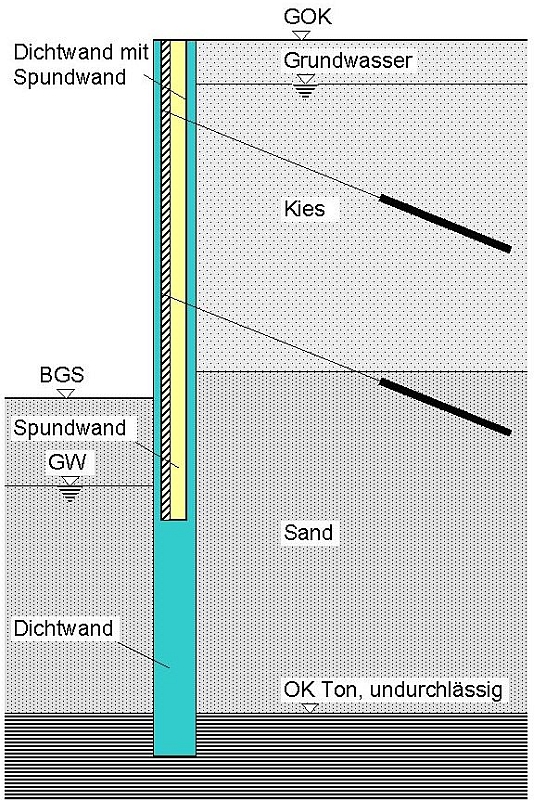

Vertikales Gleichgewicht einer in den Suspensionsschlitz eingehängten Spundwand

Ansprechpartner: Dipl.-Ing. Roland Stiegeler

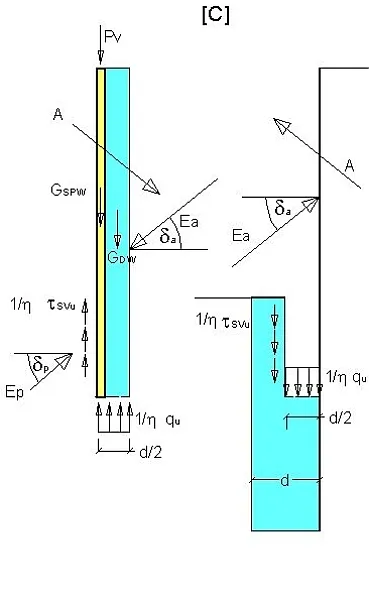

Schemaskizze, Kraftwirkungen und Spannungen

In der Regel maßgebender Nachweis zur vertikalen Gleichgewichtsbetrachtung:

Rundschnitt um die erdseitige Hälfte der Dichtschlitzwand inkl. Spundwand (inneres System)

Pv + Av + Eav + GDW + GSPW ≤ 1 / η * ∫ ΤSVu dA1 + 1 / η * (d/2 * 1,0 *qu)

Von besonderer Bedeutung:

  • Scherverbund Spundwand - Dichtwandmasse
  • Scherverbund = Reibverbund + Haftverbund
  • Zusammenhang Druckfestigkeit Dichtwandmasse - Haftverbund Spundwand - Dichtwandmasse



Druckfestigkeitsprüfung der Dichtwandmasse

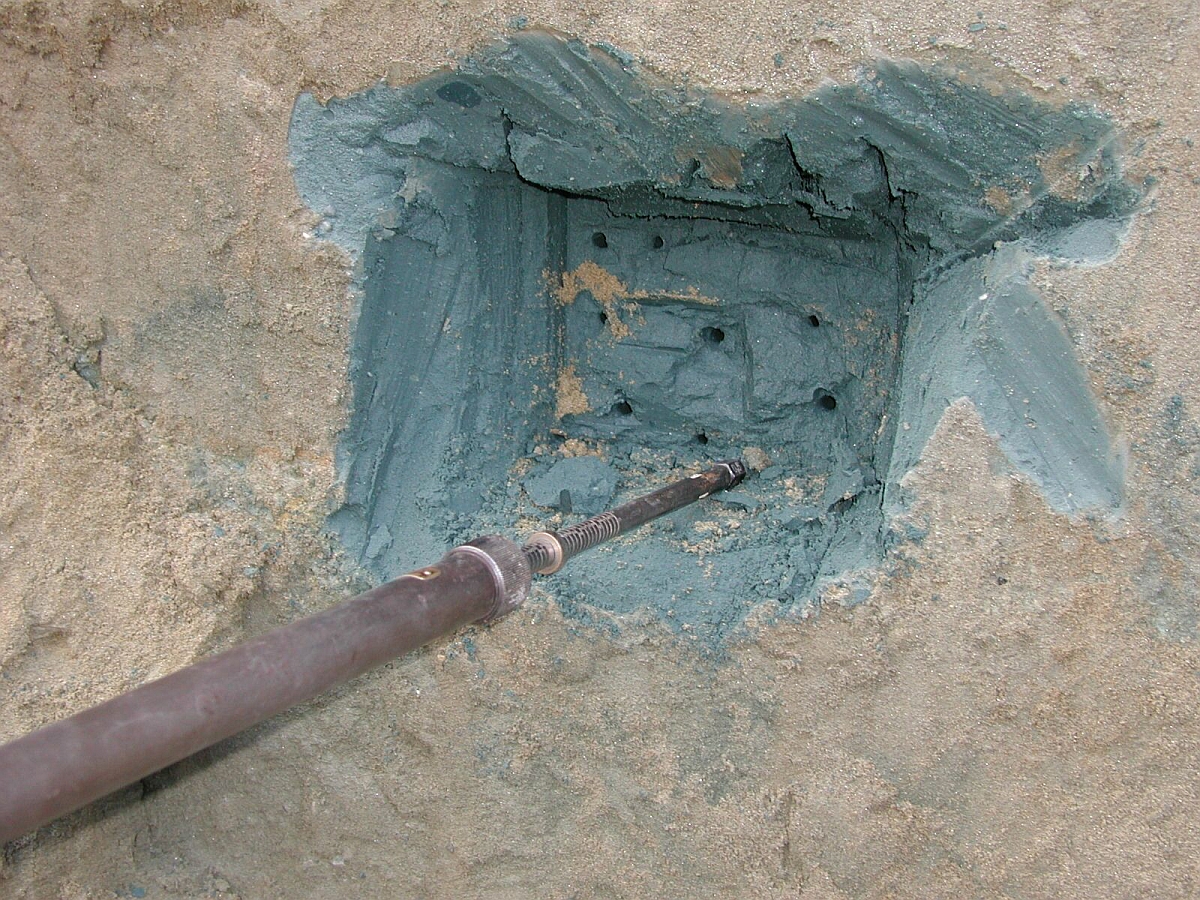

Eindrückversuche mit der Proctornadel an der Dichtwand

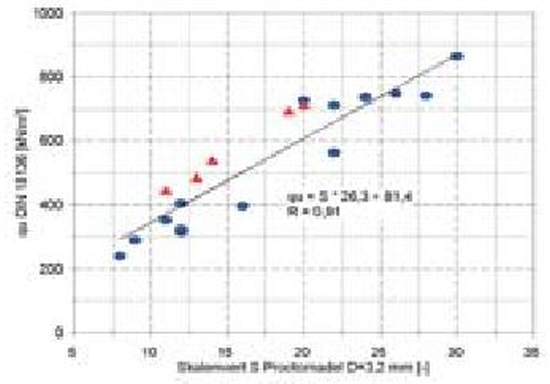

Korrelation zwischen Skalenwert der Proctornadel und einaxialer Druckfestigkeit der Dichtwandmasse

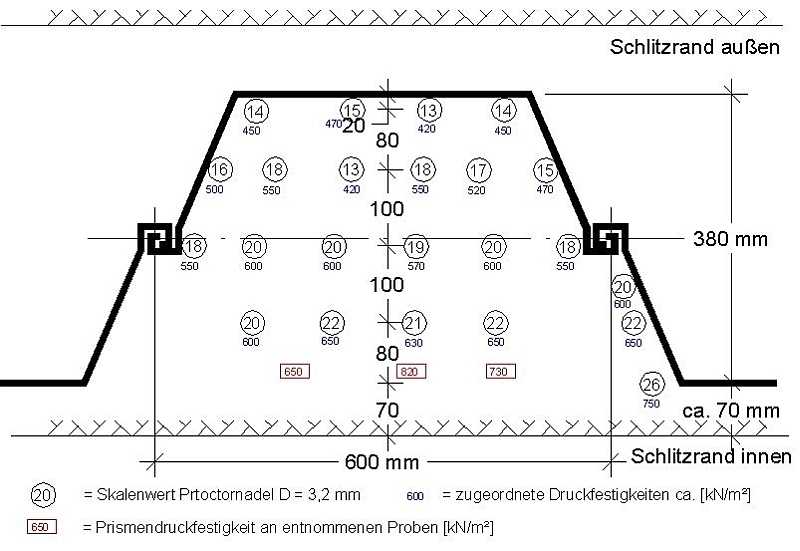

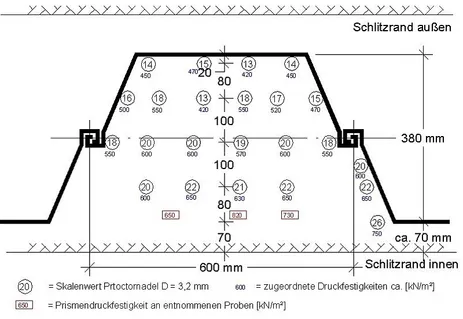

Verteilung der einaxialen Druckfestigkeiten der Dichtwandmasse über die Schlitzbreite



Zwei unterschiedlich feste Bereiche: Spundwandtal und Spundwandberg





Großscherversuche: Prüfung des Haftverbunds

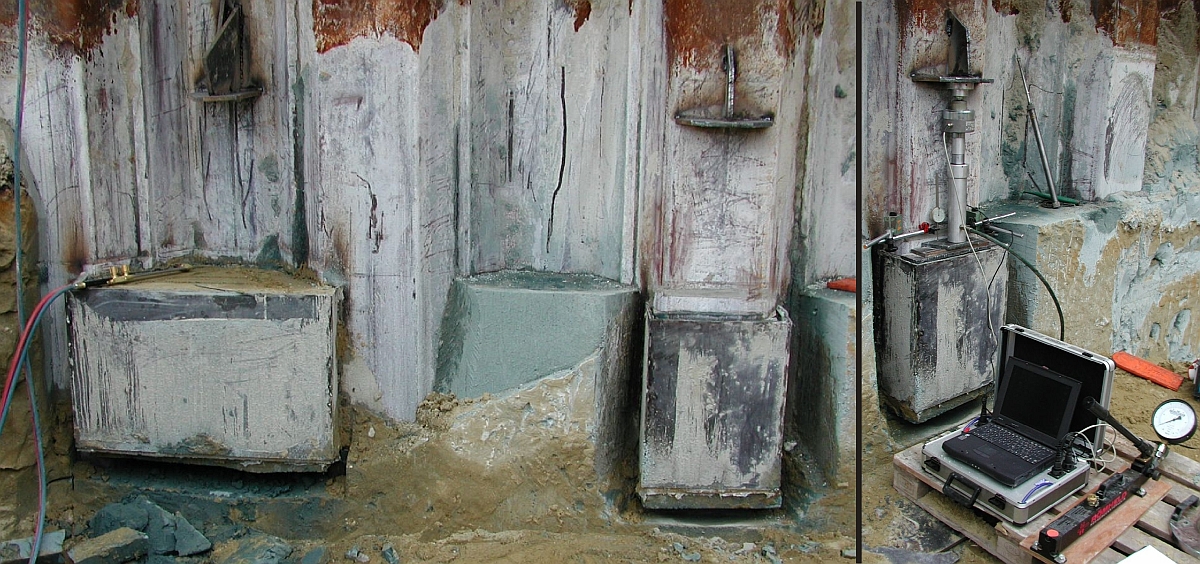

Großscherversuche im Spundwandtal (links) und am Spundwandberg (mitte) nach Versuchsdurchführung sowie Versuchseinrichtung am Spundwandberg (rechter Bildteil)

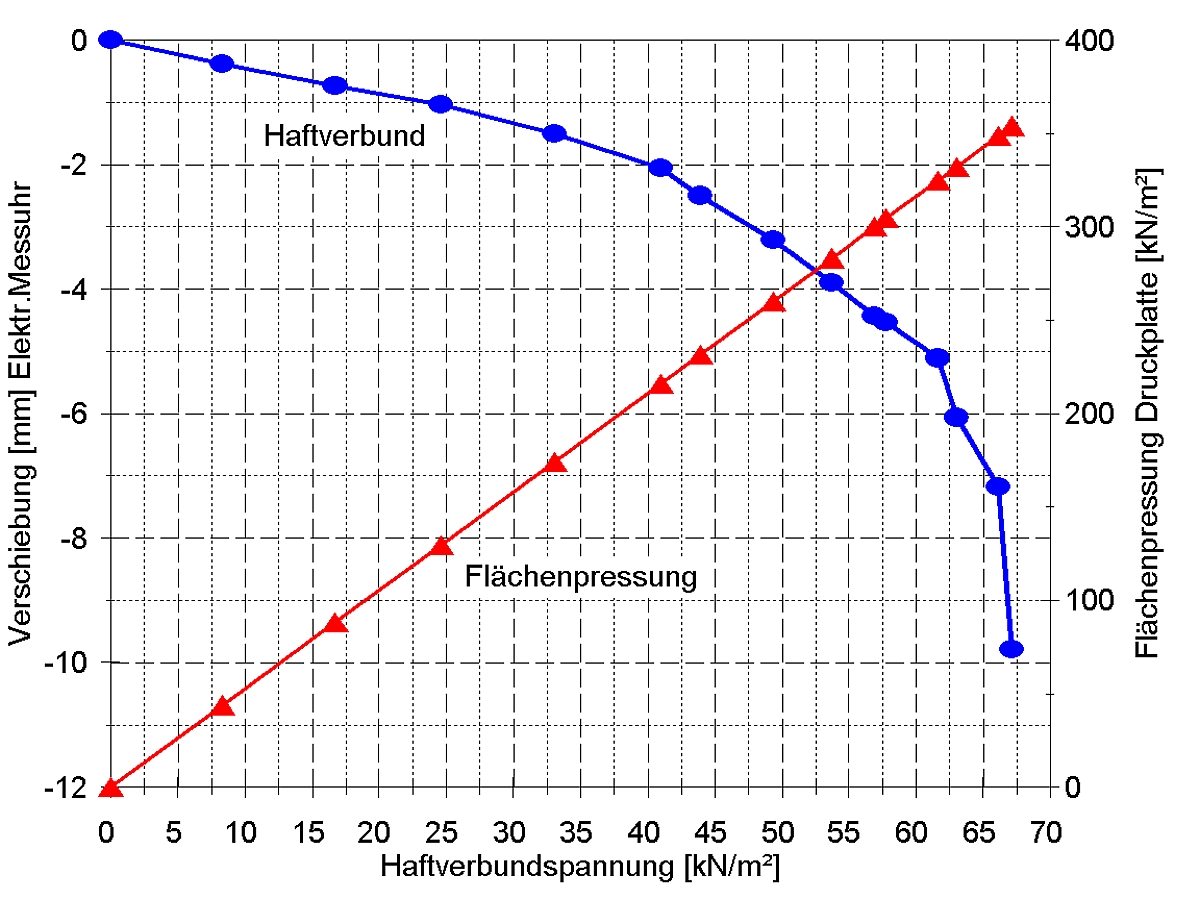

Ergebnisse aus dem Großscherversuch zum Haftverbund am Spundwandberg
